COパルスレーザー（IR：赤外線 / パルス幅：μs / 波長：10μm帯）

COパルスレーザー（IR：赤外線 / パルス幅：μs / 波長：10μm帯）

メーカー｜コヒレント（アメリカ）

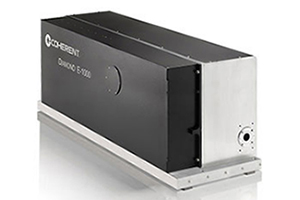

モデル名｜DIAMOND Eシリーズ
販売店名｜コヒレント・ジャパン株式会社

DIAMOND Eシリーズは、RF電源をレーザヘッドに取り付けた一体型構造です。高ピークパワー、優れたビーム質、立上り/立下り時間の早いパルス特性は、金属切断、ドリリング、セラミックスクライビング等、幅広い微細加工応用向けに理想の光源です。紙、布、プラスチックやコンポジットを最小限の熱影響(HAZ:Heat Affected Zone)のもとに高速加工でき、タバコ(フィルタ用)の大量穴あけやエアーバックの切断等、車のインテリア応用にも適しています。

モデル名 波長 出力 繰り返し周波数 パルスエネルギー カタログ
DIAMOND E-150
DIAMOND E-1000		 10.6μm 150W
1kW		 1Hz-100kHz
1Hz-200kHz		 --
カタログ
(PDF)
特徴

  • メタルシールドチューブ構造によるガス再充填不要設計、メンテナンスフリー
  • 優れたビーム質（M2 ≦ 1.2、シングルモード)
  • Ethernet経由の豊富な診断機能*により、ダウンタイムが最小化（*E-150は対象外）
  • 高いコストパフォーマンス（パワーvs価格）
  • パワーメータ内蔵
  • レーザヘッドとRF電源の一体型構造の為、RFケーブルの配線が不要
  • 定格出力の最大2.5倍以上の高ピークパワーにより、 熱影響層（HAZ)の少ないシャープな加工が可能
  • 疑似CW発振も可能（最大パルス周波数100 ～ 200 kHz）
  • 優れた出力安定性
  • 保証： 出荷日から24ヶ月間（動作時間無制限）
アプリケーション例

高速マーキング 材質｜各種金属、布、皮、各種樹脂
内容｜各種マーキング加工が行えます
樹脂フィルム切断加工 材質｜各種樹脂フィルム
内容｜各種樹脂フィルムの切断加工が行えます
各種微細加工 材質｜各種金属、各種樹脂
内容｜各種金属、各種樹脂の微細加工が行えます
加工例

材質｜セラミックス
内容｜穴開け加工
材質｜ポリエステル
内容｜切断加工
材質｜プリント基板
内容｜マーキング加工
販売店情報｜コヒレント・ジャパン株式会社
　　　　　　〒151-0053 東京都渋谷区代々木2-1-1 新宿マインズタワー26階
　　　　　　TEL 03-5365-7100 / FAX 03-5365-7281
　　　　　　WEB www.coherent.co.jp
メーカ情報｜COHERENT, Inc.
　　　　　　5100 Patrick Henry Drive Santa Clara, CA 95054 USA
　　　　　　WEB www.coherent.com
